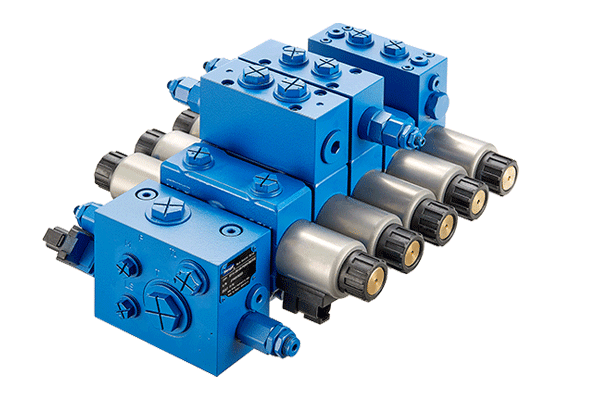

EHV06
? 效能高
? 体积幼，沉量轻
? 精确的流量分配
? 压损低，节俭油耗
? 响应速度快
EHV09P/09S/12/18
? 操作协调性高，效能高
? 结构紧凑，沉量轻
? 精确的节造，微动性好
? 压损幼，油耗低
? 舒服的把持性
| 规格 | EHV06 | EHV09P | EHV09S | EHV12 | EHV18 | |
| 通用 | ||||||
| 结构 | 片式结构 ,负载敏感，阀后赔偿 | 片式结构，比例节造，负载敏感，阀后赔偿 | ||||
| 油口衔接尺寸 | ISO BSP（管螺纹） | ISO1179-1 | JISB2351-1 | JISB2351-1 | ||
| 沉量 (kg) | 首联 | 4.27/5.3 | 3.4 | 7.92 | 9.2 | |
| 中央联通用 | 3.5 | / | / | / | / | |
| 带安全阀 | 5.58 | / | / | / | / | |
| 带液控单向阀 | 4.86 | / | / | / | / | |
| 中央联液压节造 | / | 2.7 | 3.4 | 3.97 | 7.5 | |
| 中央联电液节造 | / | 3.3 | 2.9 | 3.97 | 7.8 | |
| 尾联 | 0.27 | 3.2 | 7.04 | 5.7 | ||
| 液压 | ||||||
| 规格 | 6 | 9 | 09S | 12 | 18 | |
| 额定流量 | P (L/min)：60 | Q (L/min)： 90 (ΔP=15bar） | Q (L/min)： 90 (ΔP=15bar） | 120(ΔP=15bar） | Q (L/min)： 180 (ΔP=15bar） | |
| A/B (L/min)：50 | ||||||
| 油口处额定工作压力 | P /LS (bar) | 310 | / | / | / | / |
| A/B (bar) | 310 | / | / | / | / | |
| 油口最大工作压力 | P /LS (bar) | / | 280 | 280 | 320 | 320 |
| A/B (bar) | / | 340 | 320 | 340 | 340 | |
| T (bar) | / | 30 | ||||
| TS (bar） | / | 幼于 2 | ||||
| 先导压力 | a/b (bar) | / | 幼于 35 | |||
| X (bar) | / | 30 | ||||
| 电 气 | ||||||
| ·电开关： | ·接头：Deutsch DT04-2P | |||||
| ·防护等级： IP69k | ||||||
| ·供电电压：12 或 24VDC | ||||||
| ·电比例： | ·所需颤振频率：120Hz | 电比例： | ||||
| ·磁滞：幼于 3% | ·建议颤振频率：100-200Hz | |||||
| ·接头：Deutsch DT04-2P | ·接头：Deutsch DT04-2P/AMP Junior-Timer | |||||
| ·防护等级：IP69k | ·防护等级：IP69k | |||||
| ·节造电流 @12VDC：0~1800mA; @24VDC：0~1200mA | ·节造电流 @12VDC：0~1500mA; @24VDC：0~750mA | |||||
| 使用环境 | ||||||
| 液压油液 | (HL，HLP) 按 DIN51 524 尺度； 液压油液 HEES( 合成醇 ) 按 VDMA24568 尺度 | |||||
| 液压油液温度领域 (℃） | -20 ~ +80 | -20 ~ +90 | ||||
| 黏度领域 ν (mm2/s） | 10 ~ 380 | |||||
| 液压油的最大允许传染度、 | 等级 20/18/15，建议使用滤芯过滤比 β10 ≥ 70 的过滤器 | 等级 20/18/15，建议使用滤芯过滤比 β10 ≥ 75 的过滤器 | ||||
| 切合 ISO 4406(c) 的清洁度等级 | ||||||
