规格：10~27
压力：至350 bar
流量：至600 L/min
? 先导阀 NG 6 ，配有节造阀芯和阀套 ，伺服机能靠得住 ，结构牢固 ，单侧操作 ，4/4 断电时处于 Fail-safe 职能地位
? 带有金属罩的位移传感器 (Lvdt DC/DC)
? 主级拥有地位反馈职能 ，伺服机能靠得住

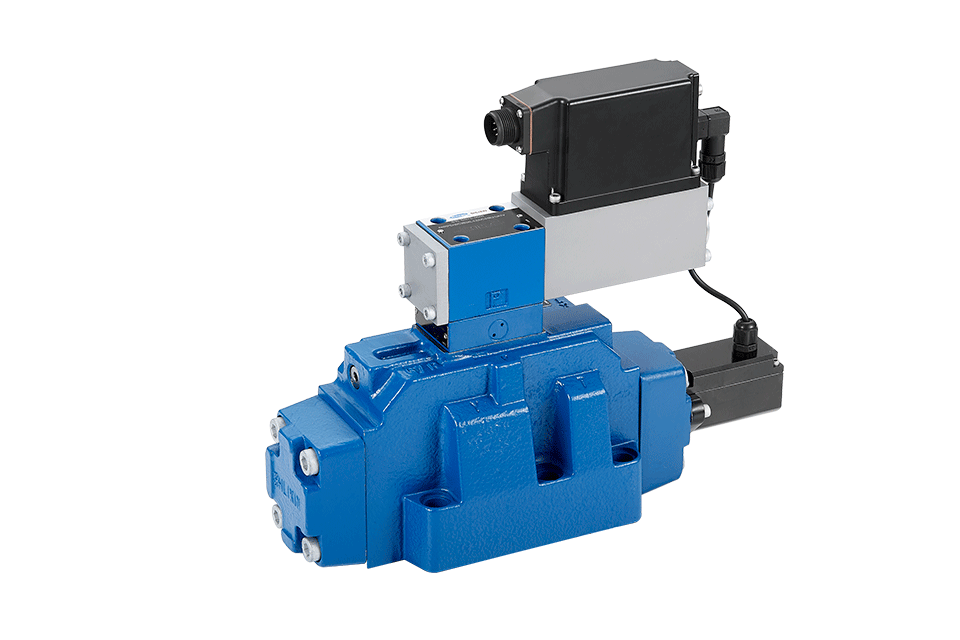

? 先导式 4/3-伺服换向阀 NG10 ～ NG 27
| 通例参数 | |||||||
| 结构型式 | 先导式滑阀 | ||||||
| 节造 | 伺服换向阀通径6 带用于先导阀与主级的地位调节器 ，集成电子放大器 | ||||||
| 装置方式 | 阀板装置 通径10...27接口的地位切合 ISO 4401-... | ||||||
| 装置地位 | 肆意可选择 | ||||||
| 环境温度领域 | ℃ | –20...+50 | |||||
| 沉量 | kg | 通径10 8.35 | 通径16 10 | 通径25 18 | 通径27 18 | ||
| 抗振强度 ，试验前提 | 最大25g三维随机振动试验(24 h) | ||||||
| 液压参数（在 HLP46；? 油 =40℃ ±5℃时测得） | |||||||
| 液压油 | 切合DIN 51524...535尺度的液压油 ，可凭据必要使用其他介质 | ||||||
| 粘度领域 | 推荐值 | mm2/s | 20...100 | ||||
| 最大允许值 | mm2/s | 10...800 | |||||
| 液压油的最大允许传染水平清洁度凭据 ISO 4406 (c) | 等级18/16/13 1) | ||||||
| 流动方向 | 凭据符号 | ||||||
| 额定流量 ，当 Δp = 5 bar 节造边 2) | L/min | 通径10 | 通径16 | 通径25 | 通径27 | ||
| 见型号注明 | |||||||
| 最大压力 | 油口 P A B 表部节造油 | bar | 350 | 350 | 350 | 280 | |
| 油口 P A B 内部节造油 | bar | 280 | |||||
| 油口T X Y | bar | 250 | |||||
| 先导级最幼节造油压力 | bar | 10 | |||||
| Qmax | L/min | 170 | 450 | 900 | 1000 | ||
| QN 先导阀 Δp = 35 bar | L/min | 4 | 12 | 24 | 24 | ||
| 压力为100 bar 时的先导阀泄漏量 | L/min | <0.18 | <0.35 | <0.5 | <0.5 | ||
| 压力为100 bar 时的主阀泄漏量 | L/min | <0.25 | <0.4 | <0.6 | <0.6 | ||
| 静态/动态 | |||||||
| 滞环 | % | <0.1 险些测不出 | |||||
| 加工公差 Qmax | % | ≦ 10 | |||||
| 信号变动响应功夫 信号变动 (X = 100 bar) | 0...100 % | 25 | 26 | 32 | 32 | ||
| 0...10 % | 14 | 15 | 18 | 18 | |||
| 信号变动响应功夫 ( X = 10 bar) | 0...100 % | 85 | 80 | 120 | 120 | ||
| 0...10 % | 50 | 30 | 50 | 50 | |||
| 关关个性 | 断电之后：先导阀处在“Fail-safe”地位主级在对中弹簧作用下 进入“中央地位”1...6 % P-B/A-T | ||||||
| 温漂 | 零点偏移<1 % 当 ΔT = 40℃ | ||||||
| 零点校对 | 可在阀放大器上调节 ±5 % | ||||||
