通径：25~100
压力：至 420 bar
流量：至 8000 L/min

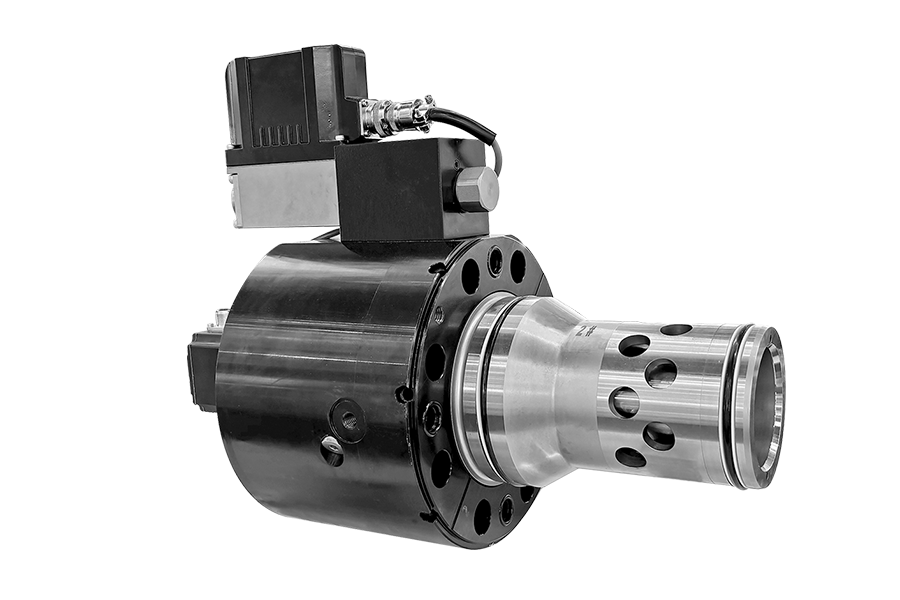

先导式二通比例伺服方向阀， 主阀芯带电气地位反馈
先导阀选取伺服级机能的阀芯阀套结构
动圈电机驱动
急剧阶跃响应
液流方向为 B 到 A 及 A 到 B
带集成数字式节造器
装置孔及装置面尺寸切合 ISO7368
典型利用：
·注塑成型机
·压铸机
·通用压机
| 概述 | |||||||||||
| 通径 NG | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||||
| 沉量 | 不含安全阀 ...../...K 或 ...../...L | kg | 8.5 | 11.2 | 17.3 | 24.6 | 47 | 74 | 110 | ||
| 含安全阀 ...../...WK 或 ...../...WL | 9.8 | 12.5 | 18.6 | 25.9 | 60 | 87 | 123 | ||||
| 装置地位 | 可选，最好为水平 | ||||||||||
| 贮存温度领域 | ℃ | –20 至 +80 | |||||||||
| 环境温度领域 | ℃ | –20 至 +50 | |||||||||
| 凭据 EN 60068-2-6 尺度进行正弦试验 | 10 至 2000Hz/ 最大 10g/10 周期 /3 轴 | ||||||||||
| 凭据 EN 60068-2-64 尺度 进行噪声测试 | 通径 (NG) 25-40 | 20 至 2000Hz/10gRMS/30g 峰值 /30min/3 轴 | |||||||||
| 通径 (NG) 50-100 | 20 至 2000Hz/10gRMS/30g 峰值 /24h/3 轴 | ||||||||||
| 凭据 EN 60068-2-27 尺度进走运输冲击测试 | 15g/11ms/3 轴 | ||||||||||
| 液压（使用 HLP32 丈量，? 油 =40℃ ±5℃） | |||||||||||
| 最高 工作压力 | 油口 A，B，SP | bar | 420 | ||||||||
| 先导供油压力 X | 350 | ||||||||||
| 油口 Y | 35 | ||||||||||
| 公称流量 Δp=5bar | 型号 ...S...L( 线性） | L/min | 500 | 800 | 1200 | 2000 | 3600 | 4500 | 8000 | ||
| 型号 ...S...R ( 线性，有渐进式精确节造领域） | - | 600 | 850 | 1400 | 3200 | 3900 | 6800 | ||||
| 先导阀压力 | bar | ＞ 140 | |||||||||
| 最大先导节造流量，先导压力 140bar 时 | L/min | 23 | 30 | 40 | 40 | 70 | 80 | 100 | |||
| 先导阀内泄漏 P=100bar | mL/min | ≤ 400 | |||||||||
| 液压油 | 切合 DIN 51524 的矿物油（HL，HLP） | ||||||||||
| 液压油温度领域 | ℃ | –20 至 +80 ；最好 +40 至 +50 | |||||||||
| 粘度领域 | mm2/s | 20 至 380 ；最好 30 至 45 | |||||||||
| 液压油最大允许传染水平， 切合 IS0 4006 (c) 尺度的清洁度等级 | 先导节造阀 | 等级 18/16/13 | |||||||||
| 主阀 | 等级 20/18/15 | ||||||||||
| 滞环 | % | ≤ 0.1 | |||||||||
| 响应活络度 | % | ≤ 0.05 | |||||||||
| 响应功夫（阶跃信号 0~100%) | ms | 10.5 | 12 | 14 | 20 | 17 | 23 | 28 | |||
| 频率响应 (Δp>140bar ；±5% 信号 ) | 幅值比 -3dB | Hz | 95 | 80 | 74 | 66 | 52 | 46 | 41 | ||
| 相位差 -90° | 68 | 63 | 59 | 52 | 56 | 51 | 47 | ||||
| 电气 | |||||||||||
| 占空比 | % | 100 | |||||||||
| 电源电压 / 颠簸 | VDC | 直流电压，最幼 22 最大 30，<19 时电气堵截， 纹动 <5% 有效值，无冲击 | |||||||||
| 最大功率电流 | A | 3.5 | |||||||||
| 表部保险丝 | A | 4.0，中等滞后 | |||||||||
| 指令类型：A1 | 电压 | V | 0 至 +10，波纹＜ 0.01% 有效值，无冲击 | ||||||||
| 阻抗 | kΩ | 100 | |||||||||
| 指令类型：F1 | 电流 | mA | +4 至 20，波纹＜ 0.01% 有效值，无冲击 ＜ 3.6mA= 截止，大于 3.8mA= 使能 | ||||||||
| 阻抗 | Ω | ＜ 250 | |||||||||
| 地位反馈 | 电压 | V | 0 至 +10，最大负载 5mA | ||||||||
| 使能信号 | V | 5 至 30, Ri = > 8kOhm | |||||||||
| 电气衔接接口 | 6+PE，切合 DIN EN 175201-804 尺度的七芯插座 | ||||||||||
| 切合 EN 60529 的阀防护类型 | Ip65 | ||||||||||
